استراکچر وال هنگ چیست؟ انواع، ابعاد و نکات نصب

استراکچر وال هنگ چیست؟

استراکچر وال هنگ یا فریم وال هنگ، یک سازه فلزی مهندسی‌شده است که برای نصب توالت دیواری یا همان وال هنگ داخل دیوار استفاده می‌شود.

در توالت‌های زمینی ، وزن کاسه مستقیماً توسط کف تحمل می‌شود؛ اما در سیستم وال هنگ، کاسه توالت از کف فاصله دارد و به سازه‌ای متصل می‌شود که داخل دیوار قرار گرفته است.

این سازه علاوه بر تحمل وزن، محل قرارگیری بخش‌هایی از سیستم تخلیه و مخزن توکار را نیز فراهم می‌کند.

به زبان ساده، اگر کاسه وال هنگ را بخش قابل مشاهده سیستم بدانیم، استراکچر نقش اسکلت اصلی پشت آن را دارد.

به همین دلیل انتخاب فریم مناسب فقط یک موضوع ظاهری نیست و مستقیماً با ایمنی، عملکرد و دوام سیستم ارتباط دارد.

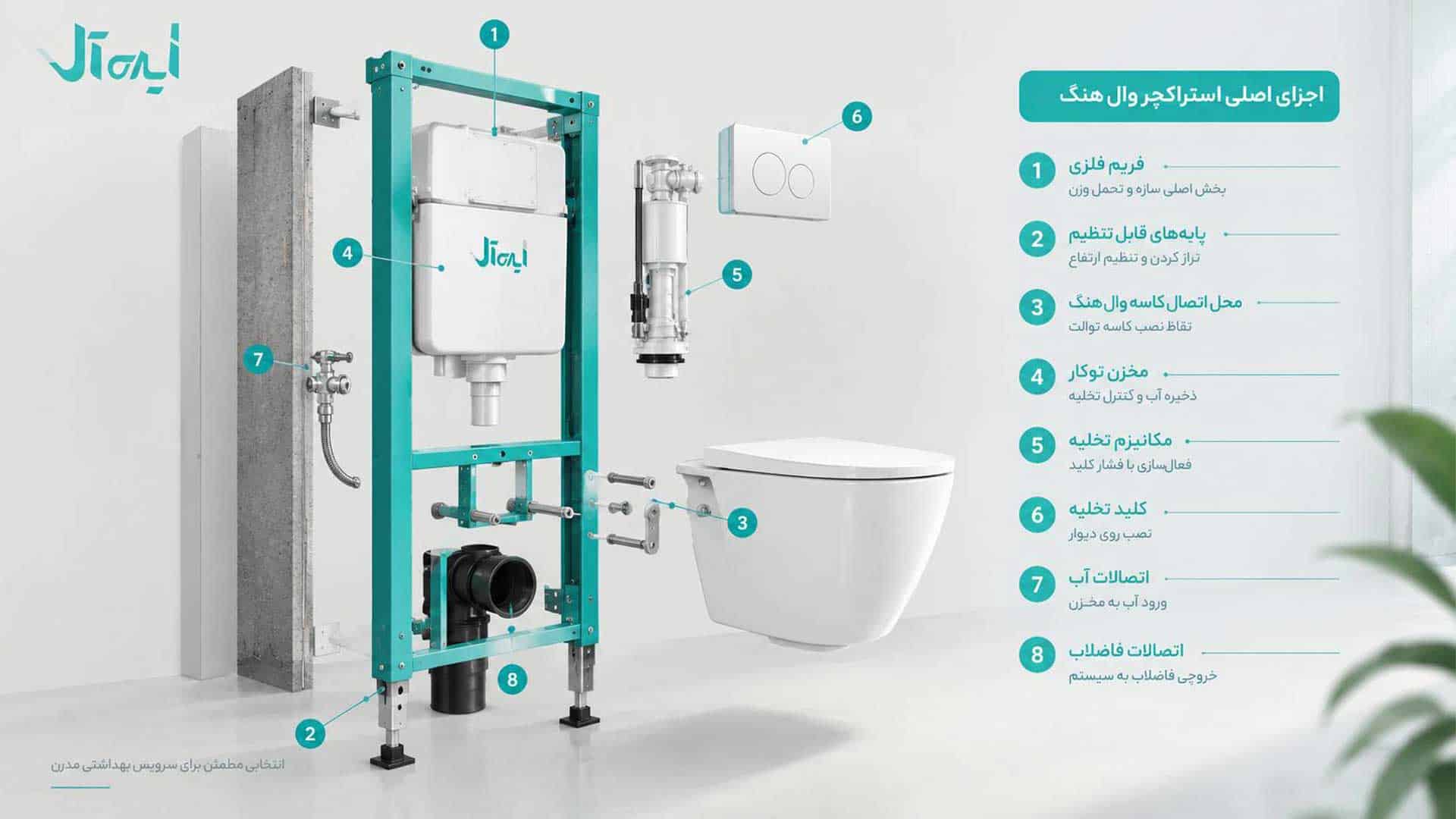

اجزای اصلی استراکچر وال هنگ

ساختار استراکچر وال هنگ بسته به مدل و سازنده می‌تواند تفاوت‌هایی داشته باشد، اما معمولاً از بخش‌های اصلی زیر تشکیل می‌شود:

فریم فلزی

فریم، بخش اصلی سازه است و باید استحکام کافی برای تحمل بار واردشده از طرف کاسه و کاربر داشته باشد.

کیفیت پروفیل‌ها، اتصالات و جوش‌ها یا نقاط اتصال در دوام کلی فریم اهمیت دارد.

پایه‌های قابل تنظیم

در قسمت پایینی استراکچر معمولاً پایه‌هایی وجود دارد که امکان تنظیم ارتفاع و تراز کردن سازه را فراهم می‌کنند.

این قابلیت در زمان نصب اهمیت زیادی دارد؛ زیرا ارتفاع نهایی کاسه توالت باید با کف تمام‌شده و شرایط سرویس بهداشتی هماهنگ باشد.

محل اتصال کاسه وال هنگ

استراکچر دارای نقاط اتصال مشخصی برای نصب کاسه توالت است.

فاصله این نقاط باید با کاسه مورد استفاده سازگار باشد.

مخزن توکار

در بسیاری از سیستم‌های وال هنگ، مخزن داخل فریم قرار می‌گیرد و پس از اجرای دیوار دیگر قابل مشاهده نیست.

این مخزن معمولاً به همراه مکانیزم تخلیه، شیر پرکن و تجهیزات مربوط به کنترل آب کار می‌کند.

مکانیزم تخلیه

مکانیزم وال هنگ وظیفه کنترل تخلیه آب را بر عهده دارد.

کلید تخلیه در قسمت بیرونی دیوار نصب می‌شود و با فشار دادن آن، مکانیزم داخلی فعال می‌شود.

اتصالات آب و فاضلاب

استراکچر باید امکان اتصال صحیح به مسیر آب ورودی و خروجی فاضلاب را فراهم کند.

اجرای صحیح این قسمت اهمیت زیادی دارد؛ زیرا نشتی یا خطای نصب در بخش‌های توکار می‌تواند تعمیرات را دشوار و پرهزینه کند.

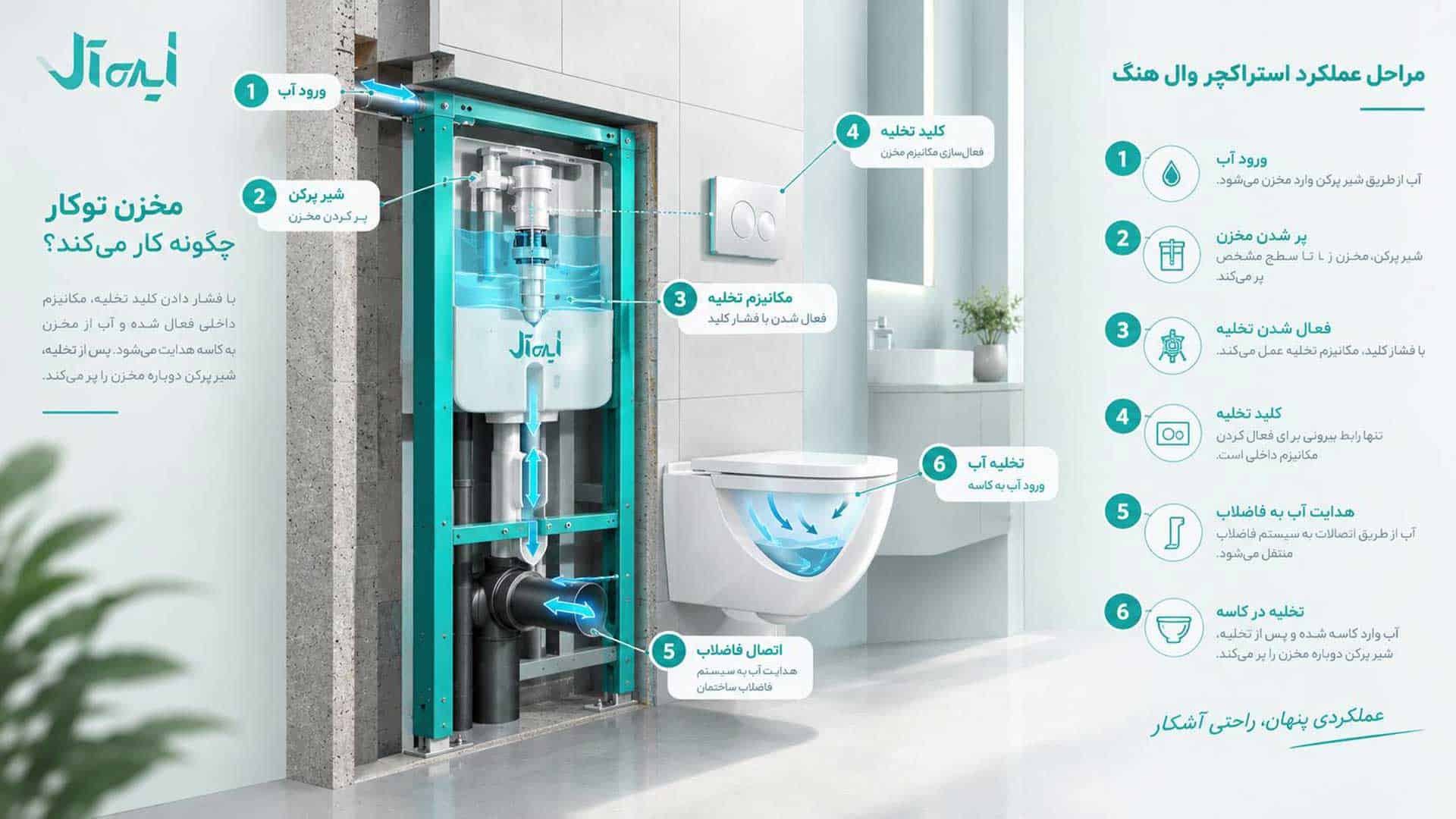

استراکچر توکار چگونه کار می‌کند؟

در سیستم وال هنگ، مخزن و بسیاری از اجزای مکانیکی داخل دیوار قرار می‌گیرند.

هنگامی که کاربر کلید تخلیه را فشار می‌دهد، مکانیزم داخلی فعال شده و آب موجود در مخزن وارد کاسه می‌شود.

پس از تخلیه، شیر پرکن دوباره مخزن را پر می‌کند تا سیستم برای استفاده بعدی آماده شود.

در این ساختار، کلید تخلیه فقط یک رابط بیرونی برای فعال کردن مکانیزم داخلی است و بخش اصلی سیستم پشت دیوار قرار دارد.

به همین دلیل دسترسی به قطعات داخلی باید از طریق محل طراحی‌شده برای سرویس، معمولاً پشت صفحه کلید تخلیه، امکان‌پذیر باشد.

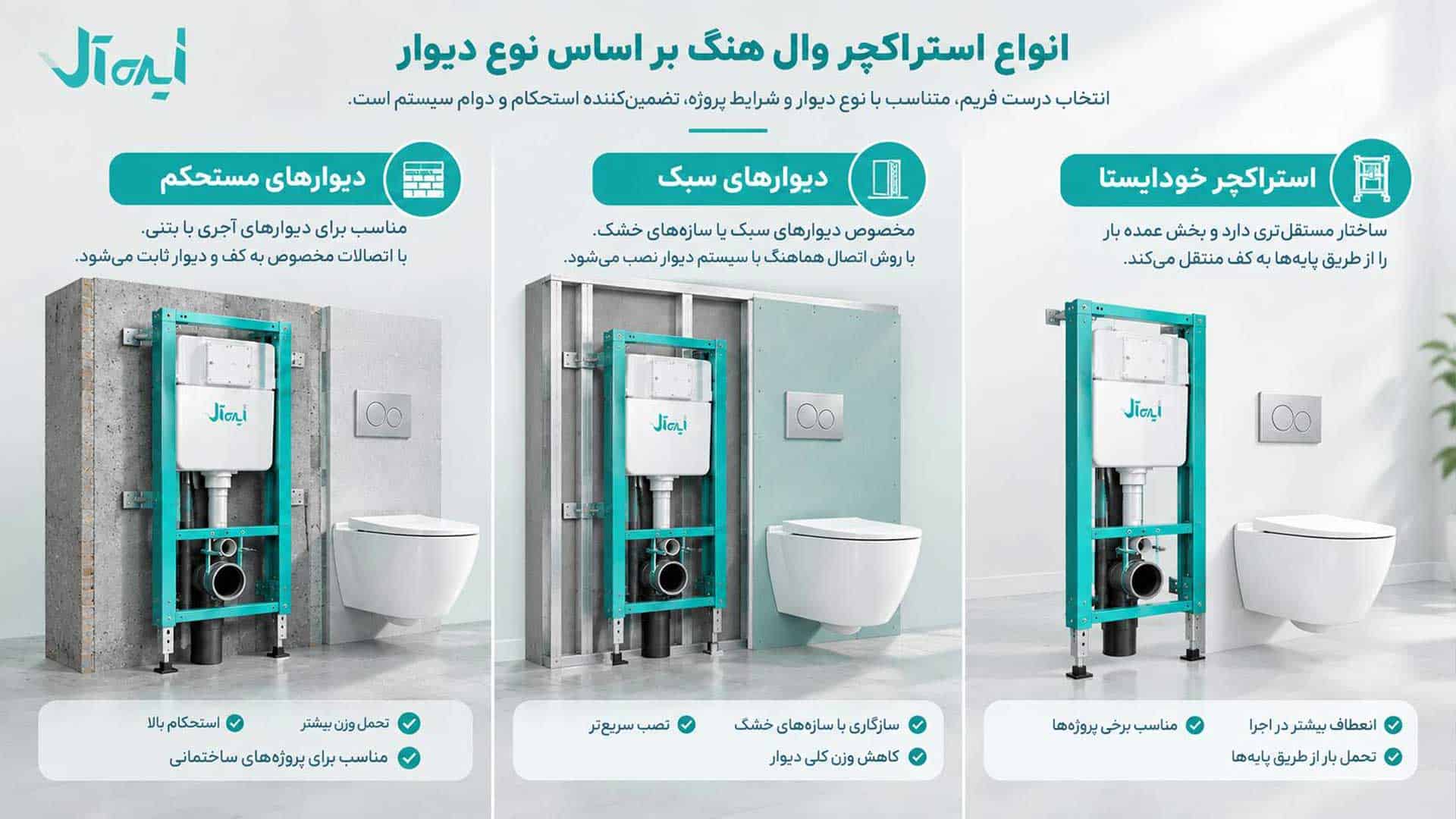

انواع استراکچر وال هنگ

استراکچرهای وال هنگ را می‌توان بر اساس نوع دیوار و روش نصب به چند گروه تقسیم کرد.

استراکچر مناسب دیوارهای مستحکم

این مدل‌ها برای نصب روی ساختارهایی مانند دیوارهای آجری یا بتنی طراحی می‌شوند و معمولاً با اتصالات مخصوص به کف و دیوار ثابت می‌شوند.

در این نوع نصب، کیفیت بستر و محل اتصال اهمیت زیادی دارد.

استراکچر مناسب دیوارهای سبک

در برخی پروژه‌ها از دیوارهای سبک یا سازه‌های خشک استفاده می‌شود.

در این شرایط باید از فریمی استفاده شود که برای این نوع ساختار طراحی شده باشد و روش اتصال آن با سیستم دیوار هماهنگ باشد.

استراکچر خودایستا

برخی فریم‌ها ساختار مستقل‌تری دارند و بخش عمده بار را از طریق پایه‌های خود به کف منتقل می‌کنند.

این مدل‌ها در برخی پروژه‌ها انعطاف بیشتری در اجرای دیوار ایجاد می‌کنند.

استراکچرهای مخصوص فضاهای محدود

در بعضی سرویس‌های بهداشتی، محدودیت عمق دیوار اهمیت زیادی دارد.

برای این شرایط، مدل‌هایی با طراحی فشرده‌تر می‌توانند گزینه مناسب‌تری باشند؛ البته انتخاب آنها باید بر اساس مشخصات واقعی پروژه انجام شود.

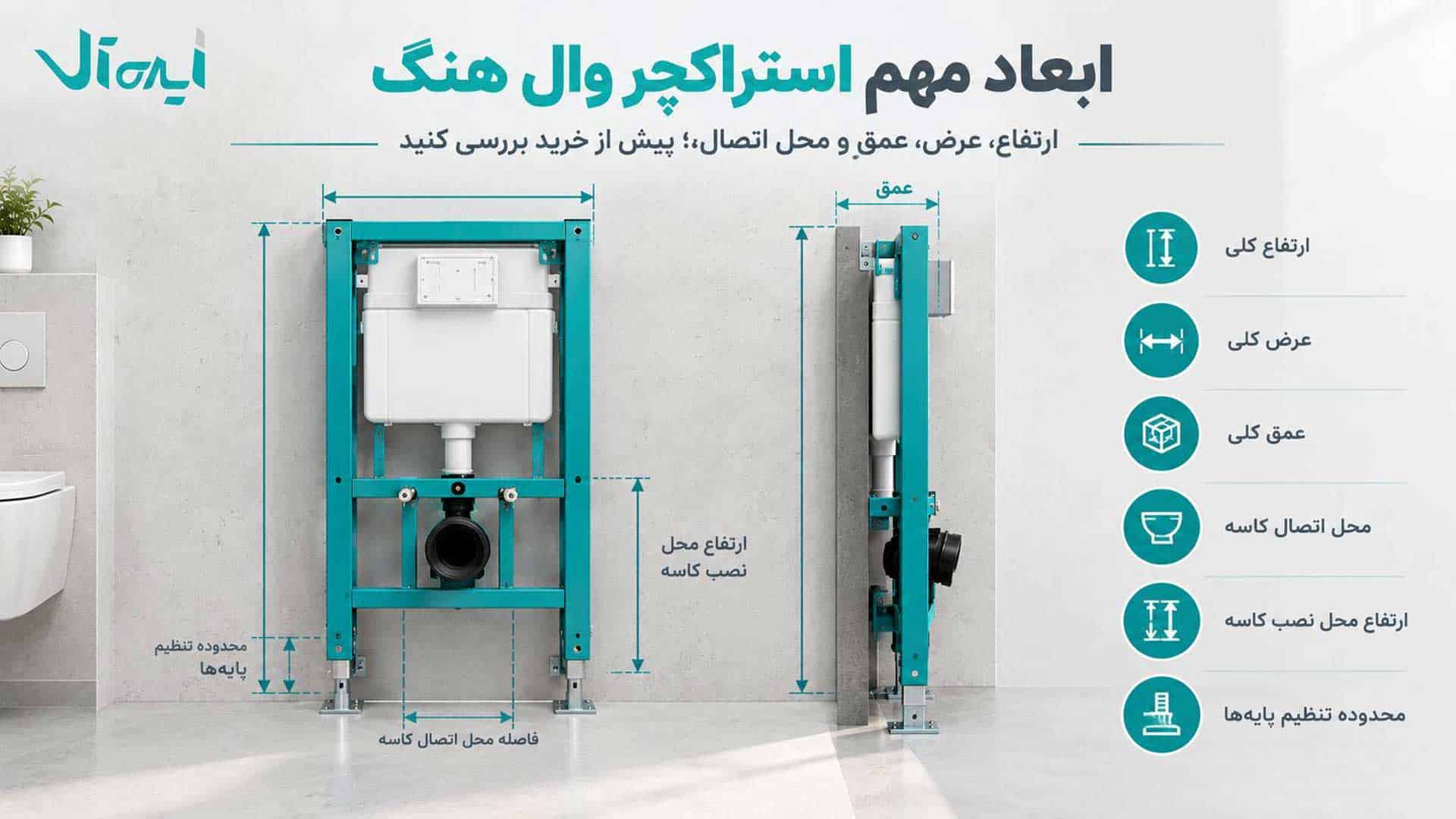

ابعاد استراکچر وال هنگ

یکی از مهم‌ترین سؤالات هنگام خرید، ابعاد فریم وال هنگ است.

ابعاد دقیق بسته به مدل، برند و طراحی محصول متفاوت است؛ بنابراین نمی‌توان یک اندازه ثابت را برای تمام استراکچرها در نظر گرفت.

مهم‌ترین ابعادی که باید بررسی شوند عبارت‌اند از:

• ارتفاع فریم
• عرض فریم
• عمق فریم
• فاصله نقاط اتصال کاسه
• ارتفاع محل نصب کاسه
• محدوده تنظیم پایه‌ها
• محل اتصال لوله فاضلاب
• ابعاد مخزن توکار

ارتفاع استراکچر

ارتفاع فریم باید با ارتفاع نهایی کاسه وال هنگ و ارتفاع کف تمام‌شده هماهنگ باشد.

این موضوع از آن جهت مهم است که تغییر ارتفاع کاسه پس از اجرای کامل دیوار معمولاً ساده نیست.

عرض استراکچر

عرض فریم باید با فضای موجود در دیوار و ابعاد محل نصب هماهنگ باشد.

در سرویس‌های کوچک، عرض فریم می‌تواند روی طراحی نهایی تأثیر بگذارد.

عمق استراکچر

عمق فریم یکی از مهم‌ترین موارد برای محاسبه ضخامت نهایی دیوار است.

قبل از نصب باید علاوه بر عمق خود فریم، فضای مورد نیاز برای لوله‌ها، اتصالات و پوشش نهایی دیوار نیز در نظر گرفته شود.

فاصله استاندارد نصب کاسه وال هنگ

فاصله محل پیچ‌های اتصال کاسه یکی از مشخصات مهم هنگام انتخاب فریم است.

بسیاری از سیستم‌های رایج از فاصله‌های استاندارد استفاده می‌کنند، اما نباید فقط بر اساس یک عدد ثابت تصمیم گرفت.

قبل از خرید باید مشخصات فنی کاسه و استراکچر بررسی شود تا فاصله اتصالات، ابعاد کاسه و نوع فریم با یکدیگر سازگار باشند.

این موضوع مخصوصاً زمانی اهمیت دارد که کاسه و استراکچر از دو سازنده متفاوت انتخاب می‌شوند.

ارتفاع مناسب نصب وال هنگ

ارتفاع نصب کاسه باید با شرایط استفاده، طراحی سرویس و ارتفاع کف نهایی هماهنگ باشد.

یک ارتفاع نامناسب می‌تواند استفاده از توالت را برای برخی افراد دشوار کند.

در پروژه‌های مسکونی معمولاً ارتفاع نصب بر اساس استاندارد اجرایی و شرایط کاربران تعیین می‌شود، اما در فضاهایی که کودکان، سالمندان یا افراد دارای محدودیت حرکتی از سرویس استفاده می‌کنند، این موضوع اهمیت بیشتری پیدا می‌کند.

به همین دلیل بهتر است ارتفاع نهایی قبل از ثابت کردن فریم مشخص شود.

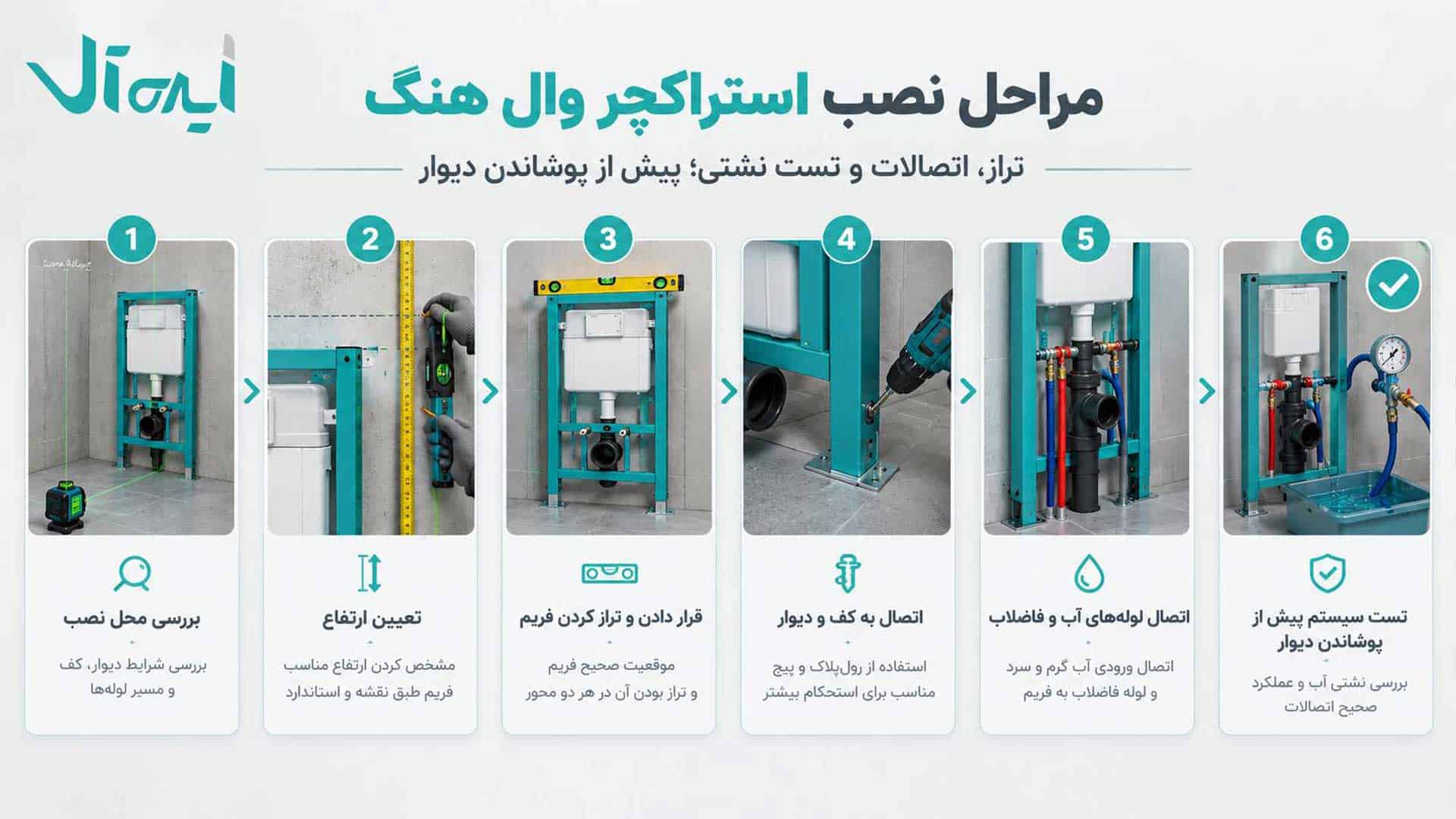

مراحل نصب استراکچر وال هنگ

نصب فریم وال هنگ باید با دقت انجام شود؛ زیرا پس از اجرای پوشش دیوار، بسیاری از اجزای آن دیگر قابل مشاهده نیستند.

مرحله اول: بررسی محل نصب

ابتدا محل قرارگیری توالت، مسیر فاضلاب، مسیر آب و ضخامت دیوار بررسی می‌شود. همچنین باید فضای کافی برای نصب فریم و اجرای پوشش نهایی وجود داشته باشد.

مرحله دوم: تعیین ارتفاع

ارتفاع مورد نظر برای نصب کاسه مشخص می‌شود.

این ارتفاع باید با کف تمام‌شده محاسبه شود، نه صرفاً کف خام ساختمان.

مرحله سوم: قرار دادن و تراز کردن فریم

استراکچر در محل مورد نظر قرار گرفته و با استفاده از پایه‌ها و اتصالات تنظیم می‌شود.

تراز بودن فریم در این مرحله بسیار مهم است.

مرحله چهارم: اتصال به کف و دیوار

فریم با اتصالات مناسب به کف و در صورت نیاز به دیوار یا سازه پشتیبان متصل می‌شود.

استحکام این اتصالات نقش مهمی در پایداری سیستم دارد.

مرحله پنجم: اتصال لوله‌های آب و فاضلاب

مسیر ورودی آب و خروجی فاضلاب به محل‌های مشخص‌شده متصل می‌شود.

در این مرحله باید از آب‌بندی صحیح اتصالات اطمینان حاصل شود.

مرحله ششم: تست سیستم

قبل از بسته شدن کامل دیوار، سیستم آبگیری و تخلیه باید بررسی شود.

تست نشتی در این مرحله بسیار مهم است؛ زیرا اصلاح یک نشتی پس از پوشاندن دیوار می‌تواند دشوارتر باشد.

مرحله هفتم: اجرای پوشش دیوار

پس از اطمینان از نصب صحیح و نبود نشتی، دیوار اطراف استراکچر پوشانده می‌شود.

نوع پوشش باید با شرایط سرویس بهداشتی و روش اجرای پروژه هماهنگ باشد.

مرحله هشتم: نصب کاسه و کلید تخلیه

پس از آماده شدن دیوار و کف، کاسه وال هنگ و کلید تخلیه نصب می‌شوند.

در پایان نیز عملکرد تخلیه، آبگیری و پایداری کاسه بررسی می‌شود.

آیا استراکچر وال هنگ تحمل وزن دارد؟

یکی از مهم‌ترین نگرانی‌ها درباره توالت دیواری، میزان تحمل وزن است.

استراکچر استاندارد برای تحمل بار طراحی شده و بار کاسه و کاربر را از طریق سازه و اتصالات به کف و ساختار ساختمان منتقل می‌کند.

اما تحمل وزن واقعی یک سیستم به عوامل مختلفی وابسته است:

• طراحی فریم
• کیفیت مواد اولیه
• نوع اتصالات
• کیفیت نصب
• بستر نصب
• نحوه اتصال به کف و دیوار
• مشخصات کاسه
• رعایت دستورالعمل سازنده

مزایای استراکچر وال هنگ

استفاده از فریم وال هنگ مزایای مختلفی دارد.

ظاهر مرتب و مدرن

با قرار گرفتن مخزن و اتصالات داخل دیوار، تعداد اجزای قابل مشاهده کمتر می‌شود.

نظافت آسان‌تر کف

چون کاسه توالت از کف فاصله دارد، دسترسی به سطح زیر آن ساده‌تر است.

این ویژگی می‌تواند نظافت سرویس بهداشتی را راحت‌تر کند.

استفاده بهتر از فضا

قرارگیری مخزن داخل دیوار باعث می‌شود بخشی از تجهیزات از فضای قابل مشاهده حذف شود.

امکان تنظیم ارتفاع

بسیاری از فریم‌ها دارای پایه‌های قابل تنظیم هستند و امکان تعیین ارتفاع مناسب را فراهم می‌کنند.

کاهش صدای تخلیه

قرار گرفتن مخزن داخل دیوار و استفاده از پوشش مناسب می‌تواند صدای عملکرد سیستم را کاهش دهد؛ البته میزان کاهش صدا به طراحی مخزن، مکانیزم، عایق‌کاری و اجرای دیوار وابسته است.

دسترسی مناسب به مکانیزم

در سیستم‌های استاندارد، بخش‌های مهم مکانیزم از طریق محل کلید تخلیه قابل دسترسی هستند و برای برخی تعمیرات نیازی به تخریب کامل دیوار نیست.

معایب استراکچر وال هنگ

در کنار مزایا، این سیستم محدودیت‌هایی نیز دارد.

نیاز به اجرای دقیق

خطای نصب می‌تواند باعث مشکل در تراز، اتصالات، تخلیه یا نشتی شود.

هزینه اولیه بیشتر

سیستم وال هنگ معمولاً به فریم، مخزن توکار، مکانیزم و اجرای تخصصی نیاز دارد و هزینه اولیه آن می‌تواند بیشتر از برخی توالت‌های زمینی باشد.

وابستگی به کیفیت نصب

عملکرد نهایی سیستم فقط به کیفیت خود فریم وابسته نیست و اجرای صحیح اهمیت زیادی دارد.

تعمیرات برخی بخش‌ها دشوارتر است

اگرچه مکانیزم‌های استاندارد از طریق محل کلید تخلیه قابل سرویس هستند، اما ایراد در بخش‌هایی مانند لوله‌کشی یا اتصالاتی که به‌درستی اجرا نشده‌اند می‌تواند تعمیر پیچیده‌تری داشته باشد.

نیاز به فضای داخل دیوار

فریم و مخزن باید در فضای مناسبی قرار بگیرند و این موضوع روی ضخامت و طراحی دیوار اثر می‌گذارد.

هزینه استراکچر وال هنگ چقدر است؟

قیمت استراکچر وال هنگ به عوامل مختلفی بستگی دارد و نمی‌توان یک عدد ثابت برای تمام مدل‌ها اعلام کرد.

عوامل مؤثر بر قیمت عبارت‌اند از:

• جنس و کیفیت فریم
• طراحی و ساختار سازه
• کیفیت مخزن
• نوع مکانیزم تخلیه
• کیفیت اتصالات
• قابلیت تنظیم ارتفاع
• سازگاری با انواع کاسه
• خدمات پس از فروش
• موجود بودن قطعات یدکی
• برند و محل تولید
• هزینه نصب

به همین دلیل هنگام مقایسه قیمت، بهتر است دو محصول را فقط بر اساس قیمت فریم مقایسه نکنید.

گاهی یک سیستم ارزان‌تر در زمان خرید، به دلیل کیفیت پایین‌تر قطعات یا دشواری تهیه قطعات یدکی، در بلندمدت هزینه بیشتری ایجاد می‌کند.

آیا استراکچر ارزان انتخاب مناسبی است؟

قیمت پایین به‌تنهایی نشانه بد بودن محصول نیست، همان‌طور که قیمت بالا نیز تضمین‌کننده کیفیت نیست.

هنگام خرید مدل‌های اقتصادی باید حداقل این موارد را بررسی کنید:

• استحکام فریم
• کیفیت اتصالات
• کیفیت مخزن
• مکانیزم تخلیه
• قابلیت سرویس
• کیفیت آب‌بندی
• دسترسی به قطعات
• شرایط گارانتی
• سازگاری با کاسه مورد نظر

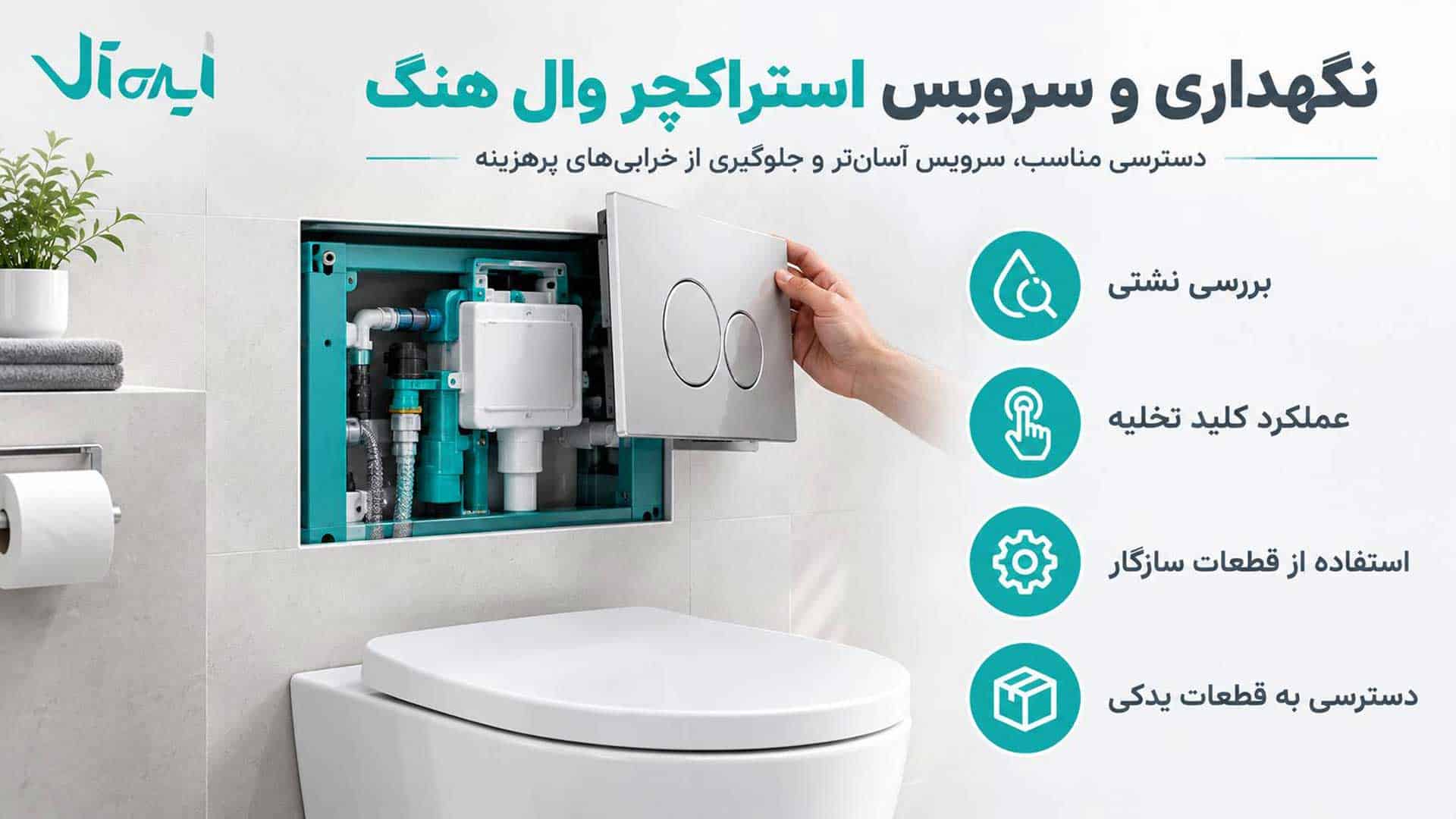

نگهداری و سرویس استراکچر وال هنگ

یکی از مزایای سیستم‌های استاندارد وال هنگ این است که بسیاری از قطعات مکانیکی از طریق محل کلید تخلیه قابل دسترسی هستند.

چرا وال هنگ آب کم تخلیه می‌کند؟

کاهش قدرت تخلیه می‌تواند دلایل مختلفی داشته باشد.

از جمله:

• تنظیم نبودن مکانیزم
• مشکل در میزان آب مخزن
• گرفتگی مسیر خروجی
• ایراد در مکانیزم تخلیه
• مشکل در مسیر فاضلاب
• نصب نادرست لوله‌ها

بنابراین برای رفع مشکل نباید بلافاصله خود فریم را مقصر دانست.

ابتدا باید عملکرد مخزن، مکانیزم، مسیر تخلیه و لوله‌کشی بررسی شود.

چرا مخزن وال هنگ آبگیری نمی‌کند؟

اگر مخزن به‌درستی پر نمی‌شود، ممکن است مشکل از شیر ورودی، فشار آب، گرفتگی مسیر ورودی یا تنظیمات مکانیزم باشد.

در چنین شرایطی بهتر است ابتدا شیر ورودی و عملکرد شیر پرکن بررسی شود.

اگر مشکل ادامه داشت، بررسی تخصصی مکانیزم می‌تواند از آسیب بیشتر جلوگیری کند.

آیا فریم وال هنگ قابل تعمیر است؟

خود فریم فلزی معمولاً سازه‌ای است که پس از نصب نیاز به تعمیر روزمره ندارد.

مشکلات رایج‌تر معمولاً مربوط به اجزای مکانیکی مانند:

• شیر پرکن
• مکانیزم تخلیه
• واشرها
• اتصالات
• کلید تخلیه

هستند. در سیستم‌های استاندارد، دسترسی به این قطعات از طریق محل سرویس طراحی می‌شود.

هنگام خرید استراکچر وال هنگ چه نکاتی را بررسی کنیم؟

قبل از خرید بهتر است این موارد را بررسی کنید:

این موارد از قیمت اولیه مهم‌تر هستند؛ زیرا انتخاب فریم نامتناسب می‌تواند اجرای پروژه را با مشکل مواجه کند.

چک‌لیست نصب فریم وال هنگ

پیش از پوشاندن دیوار، بهتر است نصاب این موارد را بررسی کند:

آیا استراکچر وال هنگ برای هر سرویس بهداشتی مناسب است؟

در بیشتر پروژه‌ها می‌توان از سیستم وال هنگ استفاده کرد، اما مناسب بودن آن باید با شرایط ساختمان بررسی شود.

فضای موجود، نوع دیوار، مسیر فاضلاب، امکان ایجاد فضای کافی برای مخزن و فریم، ارتفاع کف و شرایط اجرای تأسیسات از جمله عوامل مهم هستند.

در سرویس‌های کوچک نیز وال هنگ می‌تواند گزینه مناسبی باشد، اما باید ضخامت نهایی دیوار و فضای اشغال‌شده توسط فریم از ابتدا محاسبه شود.

استراکچر وال هنگ بهتر است یا توالت زمینی؟

انتخاب میان وال هنگ و توالت زمینی بیشتر به شرایط پروژه و اولویت‌های کاربر بستگی دارد.

اگر ظاهر مینیمال، نظافت آسان‌تر کف و مخفی بودن مخزن برای شما اهمیت دارد، وال هنگ مزایای قابل توجهی دارد. اگر سادگی نصب و هزینه اولیه پایین‌تر اولویت اصلی باشد، توالت زمینی نیز می‌تواند گزینه مناسبی باشد.

پرسش‌های متداول درباره استراکچر وال هنگ

جمع‌بندی

استراکچر وال هنگ در واقع اسکلت اصلی سیستم توالت دیواری است و وظیفه مهمی در تحمل بار، نگهداری مخزن و فراهم کردن محل اتصال کاسه و تأسیسات بر عهده دارد. به همین دلیل انتخاب آن نباید صرفاً بر اساس ظاهر یا قیمت انجام شود.

هنگام خرید فریم وال هنگ باید ابعاد، نوع دیوار، ظرفیت تحمل بار، کیفیت فریم، نوع مخزن، مکانیزم تخلیه، امکان سرویس و دسترسی به قطعات یدکی را بررسی کنید.

همچنین نصب صحیح به اندازه کیفیت خود محصول اهمیت دارد. تراز بودن فریم، استحکام اتصالات، ارتفاع صحیح کاسه، آب‌بندی مسیرها و تست کامل سیستم قبل از پوشاندن دیوار، از مهم‌ترین مراحل اجرای صحیح هستند.

اگر قصد تجهیز سرویس بهداشتی خود را دارید، بهتر است پیش از خرید، فضای نصب و شرایط لوله‌کشی را بررسی کنید و سپس استراکچر، کاسه وال هنگ و تجهیزات مربوط به آن را به‌صورت هماهنگ انتخاب کنید.

برای بررسی مدل‌های مختلف و انتخاب محصول متناسب با پروژه، می‌توانید به دسته والهنگ مراجعه کنید و مشخصات محصولات را با نیاز خود مقایسه کنید.

انتخاب درست در این مرحله می‌تواند از هزینه‌های اضافی نصب، تعمیر و تعویض در آینده جلوگیری کند.
